Pentacon 50mm f1.8 在M42鏡頭中算是便宜又大碗的，相信是許多人的第一支M42鏡頭，有人稱這支是廉價版的Carl Zeiss Jena Pancolar 50mm f/1.8。



本篇分享拆解這支老鏡的過程，筆者手上有幾顆 Pentacon 50mm f1.8，都是從網站上低價飆到的，不知是否因為低價(賣家都說狀況良好)，所以每支都有點小問題，最常見的問題就是對焦環很緊，處理這個不用拆鏡片，不用特殊工具，簡單的螺絲起子就可以了。

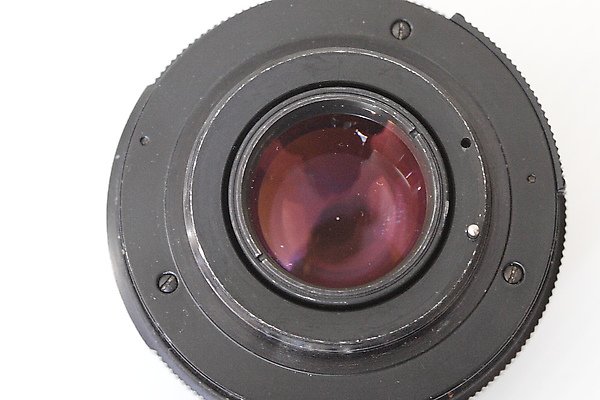

把鏡頭轉到背面，鬆開三顆螺絲，很簡單，也沒別顆螺絲了。



鬆開後把整個後蓋取下來，這時要注意 “調整M/A的控制片”，有可能會鬆脫，如掉下，沒關係，本來就是跟後蓋分離的，要記住位置及方向，之後才知道如何裝回去，最需要注意的是，下圖鏡頭上，約12點鐘位置，有一顆小鋼珠，不要弄丟，這顆鋼珠是穩定M/A切換開關用的，如弄丟，當開到M時，轉動光圈環時，有可能跳到A! 筆者拆鏡時，一般都會將鋼珠取下，和拆下的螺絲等小東西用小盒子裝好，以免之後的動作使鋼珠遺失，至於鋼珠下面的小彈簧，一併取下也可避免遺失!

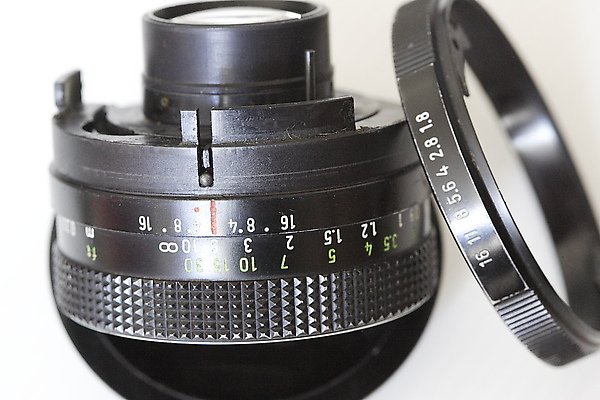

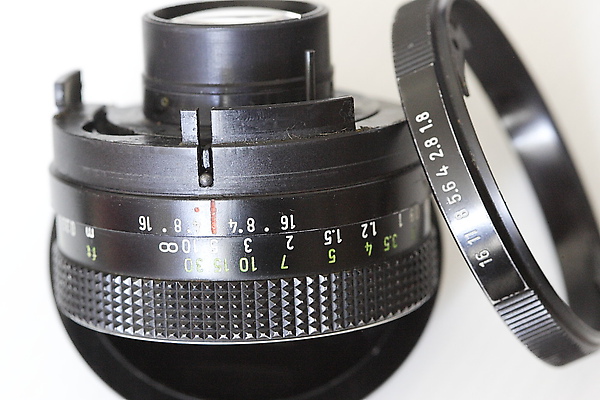

把光圈環輕輕取下，要注意光圈環內部也有顆小鋼珠(下圖中央稍微偏左的位置)，這顆要特別小心(比起前顆更容易掉出來)! 這顆鋼珠是讓對焦環轉動時，有答答聲，如遺失，轉動光圈環就會變成 “無段的”，影響不算太大! 筆者拆過的鏡頭中，很大部分的鏡頭都跟這個一樣，有兩個鋼珠，一顆用在M/A切換開關，另一顆則在對焦環下。鋼珠遺失可以自行購買，如沒記錯的話，這顆鏡頭的兩顆都是直徑2mm。

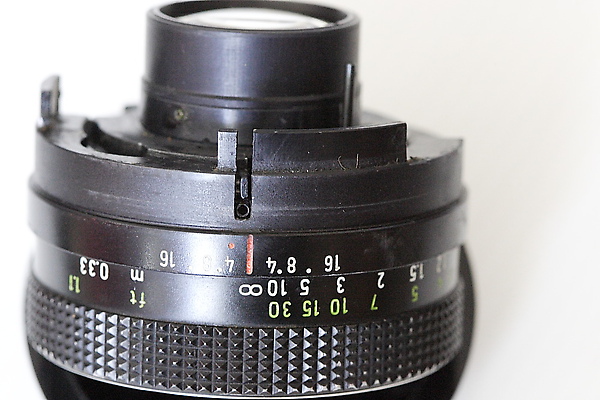

下圖中可見取下鋼珠後，底下有小彈簧，也要取下收好，這個鏡頭較特殊的是，沒有預設的圓孔，來安置小彈簧及小鋼珠，只利用兩個元件中的縫，對第一次拆，又遇上鋼珠不見的鏡頭，可能會有點不知所措，不過觀察對焦環上的溝槽，要猜出鋼珠原本的位置，應該不會太困難。

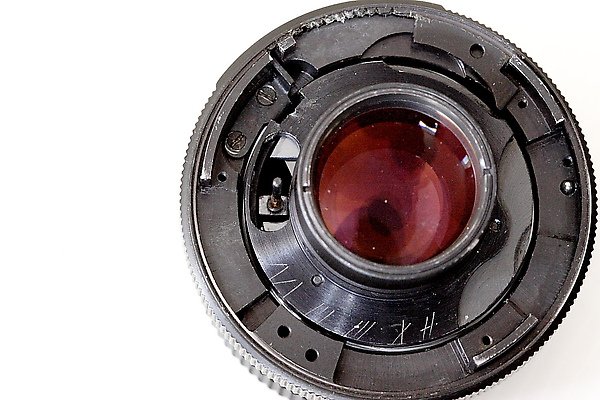

接下來再把鏡頭轉到背面，下圖中上方的位置，可以看到一片金屬，被兩顆螺絲固定住，這金屬片就是之前提到用來安置小彈簧及小鋼珠的元件之ㄧ，拆開這兩顆螺絲前，要確定已取下小彈簧及小鋼珠，否則很容易遺失!

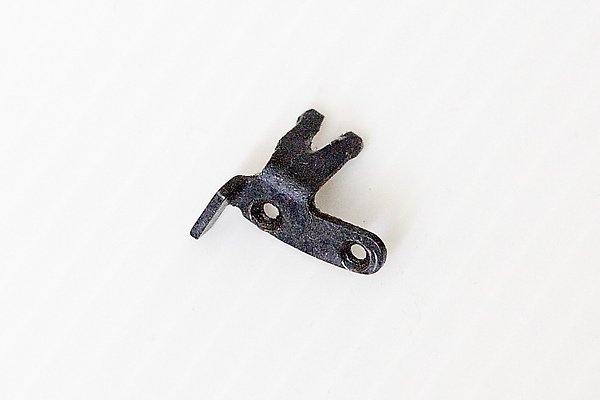

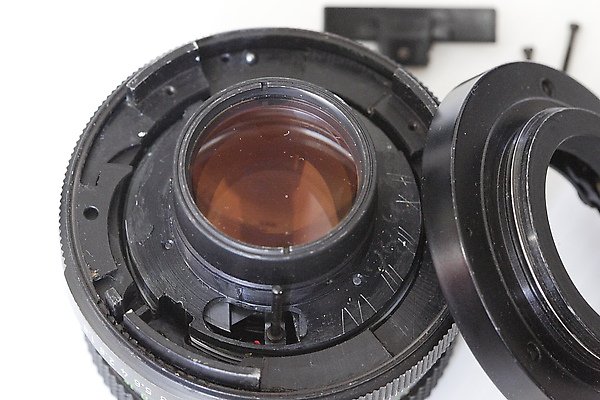

鬆開兩顆螺絲後，可以將金屬片取下，長相如下圖，很多鏡頭都有這裝置，它的作用是讓鏡頭在轉動對焦環時，鏡頭本體(有鏡片的部份)可以前後移動，達到對焦的目的，且經由對焦環的限制(對焦環本身有機制可以控制轉動的幅度)，讓鏡頭本體在適當的範圍內移動，使鏡頭從近端到無限遠都能對焦(主要是無限遠，近端怎樣都可以對焦)!



取下金屬片後，鏡頭本體就自由了! 可以隨意移動，也可以讓它和對焦環分離，很多前輩在這個階段，會建議要紀錄鏡頭本體離開對焦環的位置，因為這種螺紋的設計跟其他物品有點不同! 鏡頭本體旋入對焦環上時，從不同的位置切入，會在不同的位置結束，也就是說鏡頭本體和對焦環的相對位置，會隨鎖入點的不同而改變，位置不對會造成鏡頭本體沒有在適當的範圍內移動，這樣鏡頭可能就會無法無限遠對焦! 所以最簡單的方法就是在哪個位置脫出，就在哪個位置裝回去!

不過筆者的經驗是，除了紀錄脫出點的位置，還有一個位置也要記一下! 就是在取下金屬片後，不要急著將鏡頭本體和對焦環分開!! 先將鏡頭本體及對焦環 “鎖緊”，也就是往鬆脫的相反方向轉動，一般都能比原本金屬片固定的位置再轉入一點點。

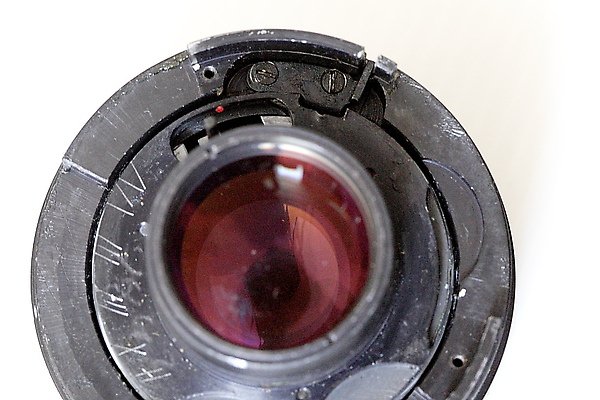

下圖顯示取下金屬片後，鏡頭本體(凹槽位置)還可以從原來約11點到12點鐘位置，移動到1點鐘位置，記下鎖緊後這個凹槽和對焦環的相對位置(半圓形的左邊) ，裝回時，就是要想盡辦法讓鏡頭本體及對焦環鎖緊後到這個位置，然後再往回轉一點，鎖上金屬片。筆者覺得第二個位置(鎖緊)比第一個位置(脫出點)重要，因為脫出位置並不是非常明顯，有時覺得已在原來的位置鎖回，其實並不是，這時可以用第二個位置做確定，是不是裝對! 以避免裝回後發現不對，還要再拆。

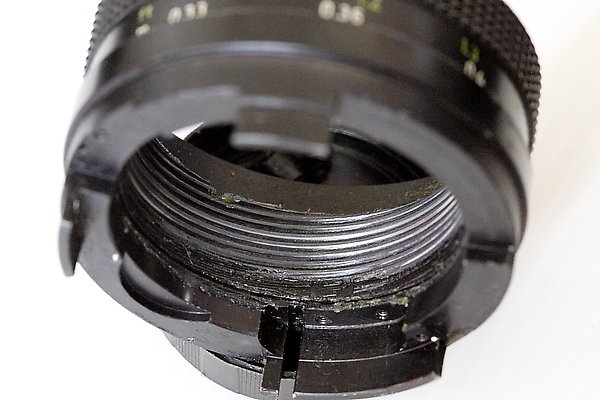

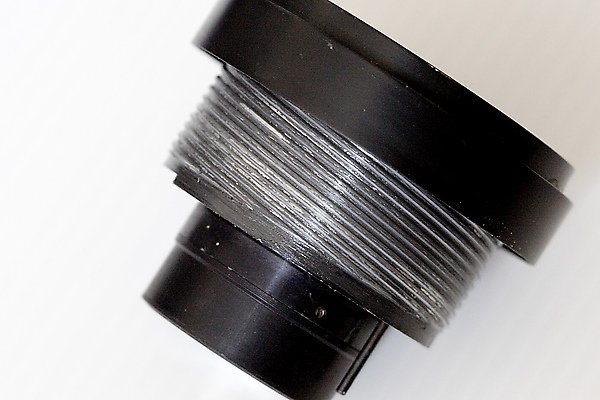

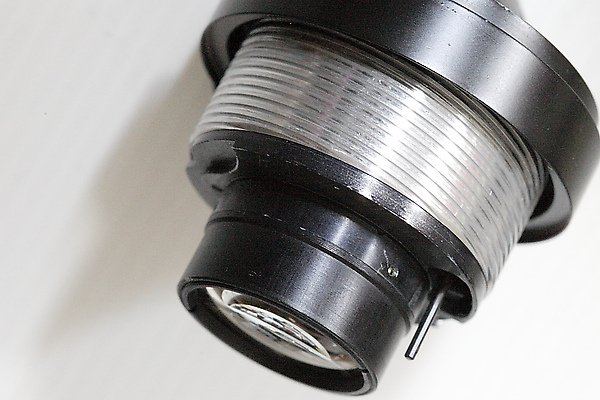

下兩圖可看見螺紋上面堆滿了變質的潤滑油，還有像沙子般的東西，應該是累績的灰塵，拆鏡時還可以聞到濃濃的 “機械味”，把它們清乾淨再上油! 下圖中的對焦環，其實可以鬆開前面的三顆螺絲，進而繼續分解，不過如不是太髒(旋轉不順)，可以不拆這個環，這雖然不像剛剛提到的要記住脫出位置，不過鎖回去的位置還是要固定! 這就是之前提到過的，對焦環本身有機制，可以控制轉動的幅度，如裝不對，當配上鏡頭本體後，對焦環會無法順利從最近對焦順利轉到無線遠，或甚至還沒裝上鏡頭本體，對焦環本身就無法轉完一整個行程!

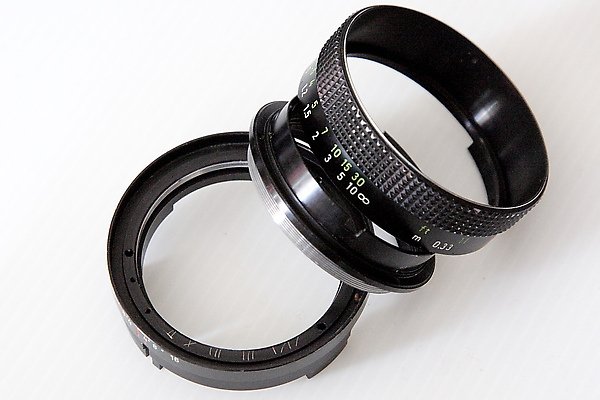

以下兩圖是清潔後的對焦環及鏡頭本體，和之前有機械味的相比，是不是差很多!!

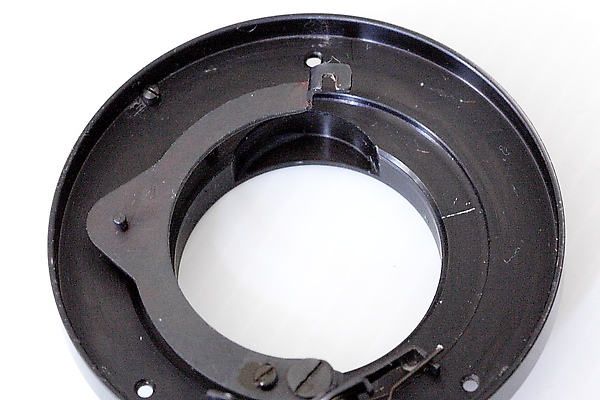

清潔完成後，依序裝回去就完成了!! 最後鎖上後蓋時，要注意蓋內有個半圓型的金屬片，尾端有個小凹槽(見下圖12點鐘的位置) ，這個凹槽要勾住鏡頭上控制光圈開合的 “棒棒”!

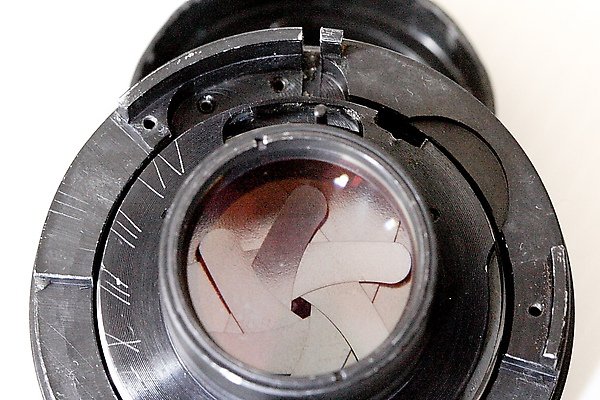

圖中九點鐘位置，有根細細的圓柱鐵棒，就是用來控制光圈葉片的，裝上後蓋時要注意蓋上的半圓型鐵片，確實勾住著這根小鐵棒! 另外在這之前，別忘了先把那片調整M/A的控制片，安裝在後蓋上，有個小訣竅是，讓它停留在A的功能上，會較容易安裝!





後記:

裝回鏡頭後當然就是要試拍啦! 把鏡頭接在接身上，當對光滑的對焦環沾沾自喜時，突然發現無限遠對焦有“問題”，它雖然可以無限遠對焦，不過卻是在對焦環轉動到無線遠的符號前一些些，也就是說當對焦環轉動到無線遠的刻度時，遠方的景物反而變模糊了! 有網友說這是正常的，原本的設計就是要預留一點空間，以防止日後鏡頭因歲月而變形，產生無法無限遠對焦的情況! 原本的設計是不是這樣，筆者不清楚? 不過可以確定的是，有這種設計的鏡頭，在筆者目前手上的鏡頭中算是極少數，可能是因為年代久遠，這種設計已經發揮了作用，又或者已被後人調過焦，使得現存的絕大部分鏡頭均無此“設計”! 不管有沒有這種設計，或者日後它真的會產生作用，可以確定的是，這對目前的使用，有些不方便(筆者是這樣覺得)! 那怎麼辦呢? 調焦囉!

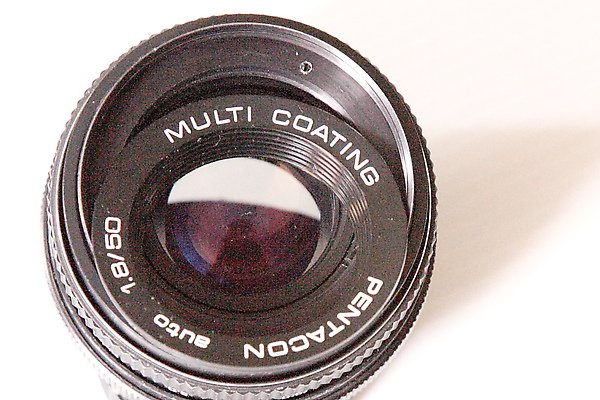

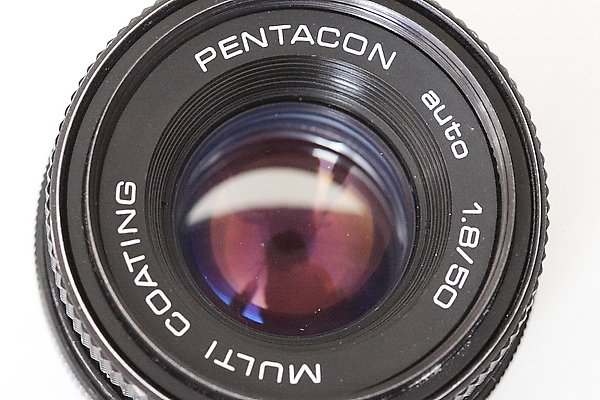

有個辦法是依之前的步驟重新拆鏡，再去光全環上慢慢試位置，這應該會試到一個頭兩個大。另一個辦法是從鏡頭前面下手，把鏡頭前面的銘板轉下，轉下銘板，似乎沒有制式的工具(很想知道鏡頭廠商是用什麼工具?)，一般 “民間”作法是找個摩擦力大的橡皮或是防滑墊，裁成適當大小，墊在銘板上，再找個圓桶狀物體，頂在橡皮或是防滑墊上面施力，轉下銘板! 這種辦法遇到鬆的銘板還可以，緊的就可能有點吃力，另外還有種暴力拆法(筆者不建議)，就是將銘板用尖的工具鑽兩個洞，再用尖鑷子或拆鏡片的工具就可以卡住轉開。

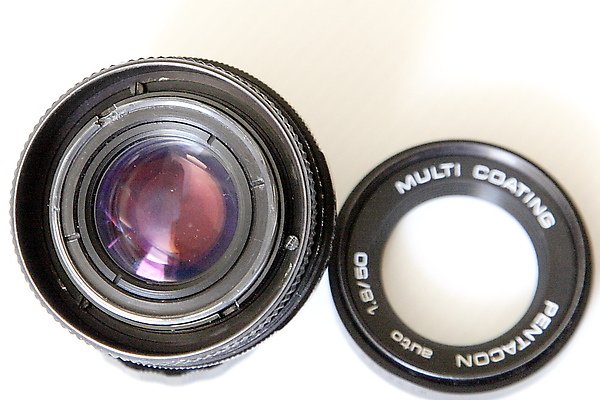

Pentacon 50mm f1.8的銘板轉下後，可看到一個很小的螺絲(下圖中約一點鐘位置) ，把它鬆開。

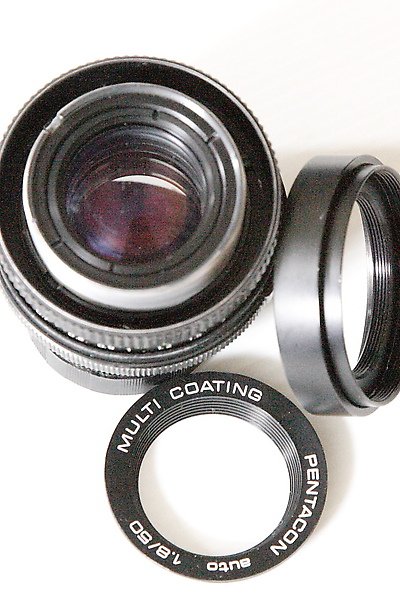

小螺絲鬆開後，就可以把銘板下的環，整個從鏡頭前轉下。



之後會看到鏡頭前面有三顆螺絲，這三顆螺絲其實就是之前提到對焦環上的那三顆，把它們稍微鬆開，但注意不要完全拆下來，把鏡頭裝在相機上，由相機觀景窗對向遠方對焦，轉動鏡頭，遠方的景物對焦清晰後，輕輕轉動對焦環(因三顆螺絲已鬆，轉動對焦環不會帶動鏡頭本體，但也要小心，不要讓對好焦的鏡頭本體轉動)到無限遠的符號上，之後將螺絲鎖緊，依序裝回鏡頭。
